分體式電磁流量計接線圖
點擊次數：4176 發布時間：2021-09-09 07:57:55
分體式電磁流量計是一種常用的精密流量測量?jī)x器，在多個行業中都有一定的應用。分體式電磁流量計傳感器主要組成部分是，測量管、電極、勵磁線圈、鐵芯與磁軛殼體。用戶在使用分體式電磁流量計的時候?qū)τ谒慕泳€方法不僅要了解，其實在接線的時候有很多的問題是需要注意的。如果接線的時候不注意是很容易造成接線錯誤，然后導致分體式電磁流量計無法使用的，快那么具體的注意事項是什么呢?下面小編就來具體介紹一下吧。
1.連接電源電纜和信號電線兩端要包有圓形的接線片。
2.當備有防水密封塞和接頭、防水塞時，應將防水密封塞擰緊，以保證盒子內不滲水。
3.為保證傳感器接線盒內的絕緣性，防止由于潮濕引起的絕緣性不好，下雨天不要在室外連接電纜。
4.建議使用導線管，導線管采用厚且堅固的鋼管道或柔性金屬管道均可。
5.所有的電源電纜和非4蕊24V DC的信號電纜必須套以鋼的導線管。
6、 分體式電磁流量計的傳感器與轉換器連接電纜盡可能短，不要將多余的電纜卷在一起。
7、 連接電纜不能與其他電纜線，如變壓器、電動機及其它力電纜裝一起，其距離至少大于1m。
8、 連接電纜不能在中途斷開或短路也不能改變訂貨要求長度。 電纜布線應盡量避免干擾源。
以上死小編為大家提供的分體式電磁流量計接線的注意事項，如果有需要可以參照以上八點進行學習，希望可以幫助用戶在使用的過程中保護電磁流量計，延長電磁流量計的使用壽命 。

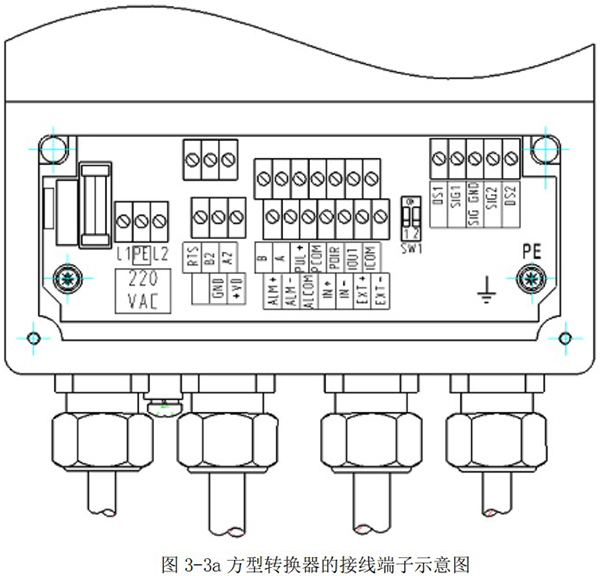

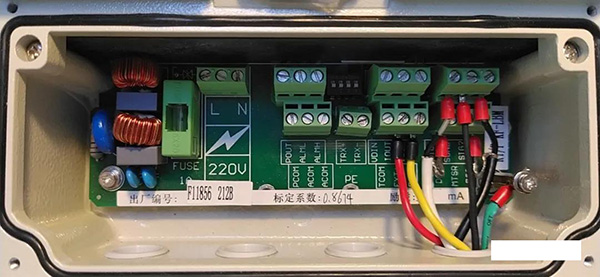

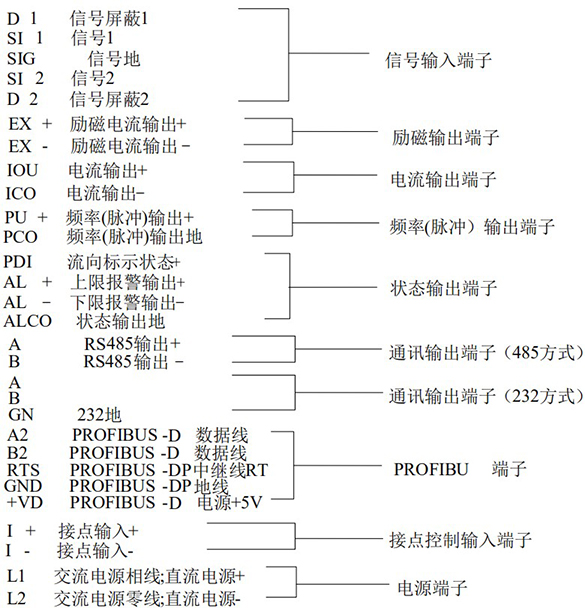

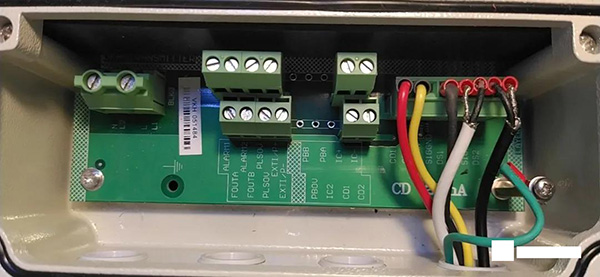

接線端子示意圖及端子定義
