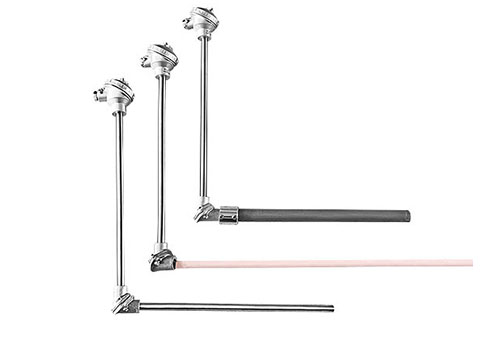

直角式熱電偶產品概述

工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃到1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

根據**規定，我公司生產的各種分度號熱電偶均符合相關標準要求。

直角式熱電偶主要技術指標

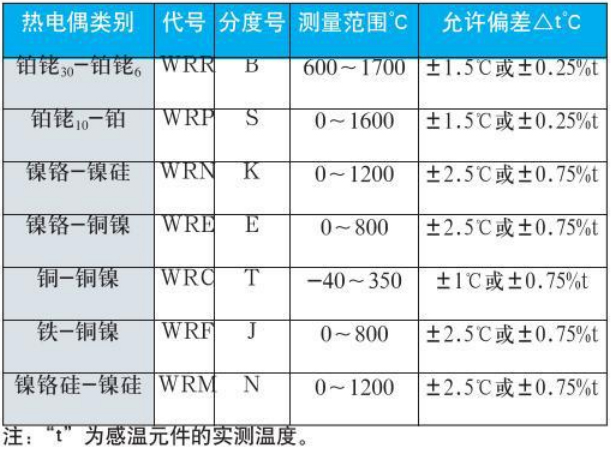

1.溫度測量范圍和允許范圍

2.熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的5%，所需要的時間稱為熱響應時間，用τ0.5表示。

3.熱電偶公稱壓力

一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑、壁厚有關，還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。

4.熱電偶*小置入深度

應不小于其保護管外徑的8-10倍（特殊產品例外）。

5.熱電偶絕緣電阻（常溫）

常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15-35℃，相對濕度45%，大氣壓力86-106kPa。

a、對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ.m。

即：Rr.L≥100MΩ.m   L＞1m

式中：Rr-熱電偶的常溫絕緣電阻值，MΩ

L-熱電偶的長度，m。

b、對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。

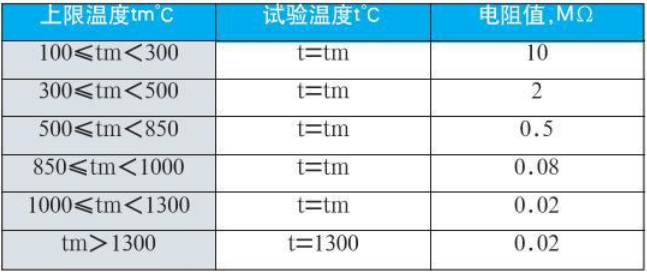

6.上限溫度絕緣電阻

7.熱電偶的上限溫度絕緣電阻應不小于下表規定：

直角式熱電偶工作原理

熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電勢，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。

熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關和熱電極的長度、直徑無關。

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。

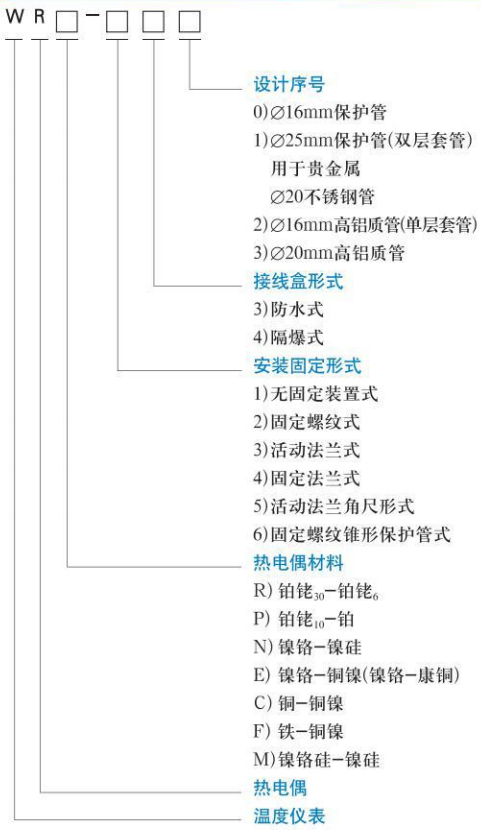

直角式熱電偶型號

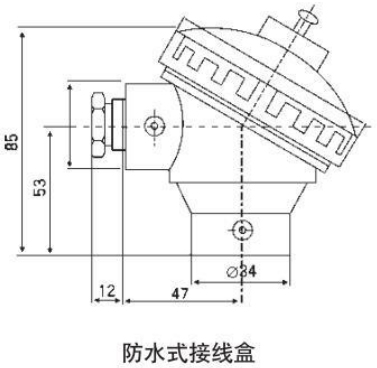

直角式熱電偶接線盒結構

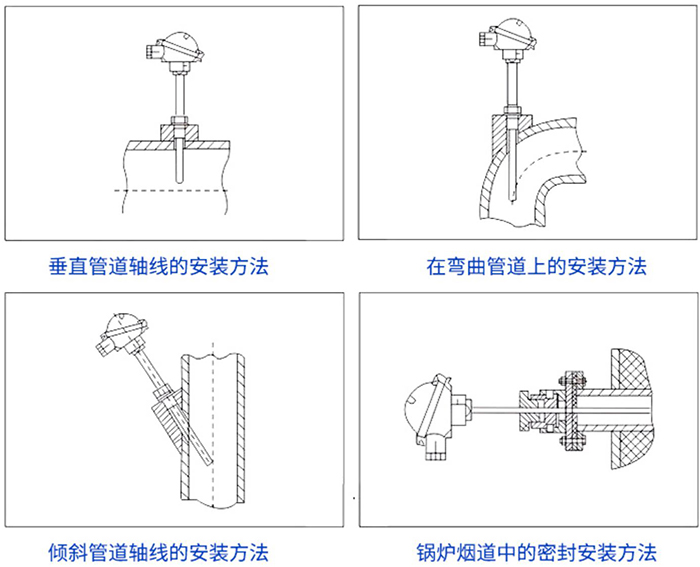

直角式熱電偶安裝方式
